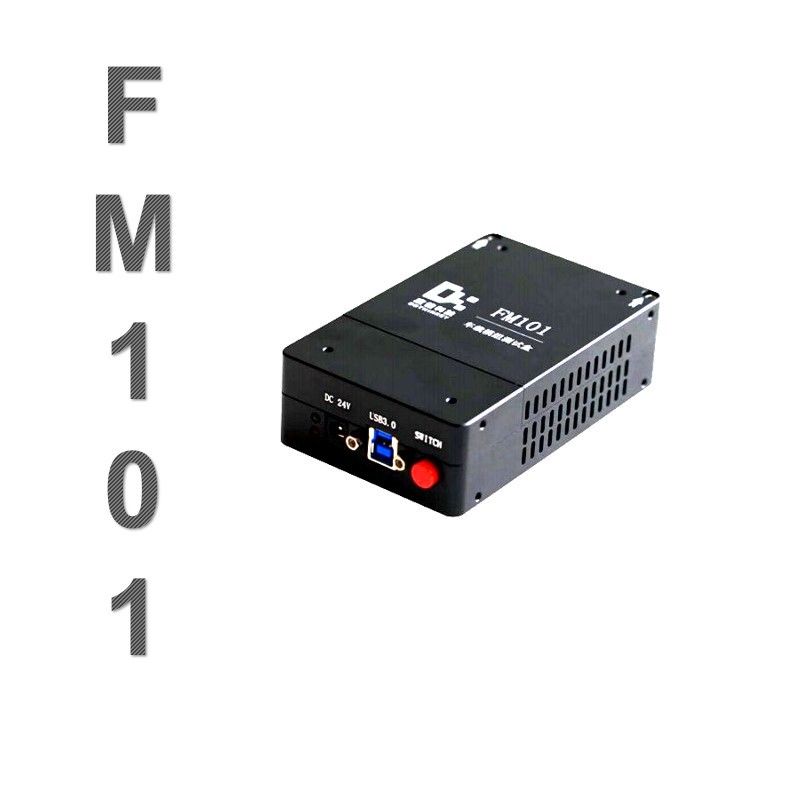

FM101 Automobilkamera-Rahmen-Grabber für die fortgeschrittene Bildfassung

FM101 Automobil Bildrahmenfänger, erweiterte Leistung, Bildfassung

1.FM101 Unterstützte Funktionen

Das Prüfsystem FM101 bietet eine vollständige Ein-Kamera-Prüflösung für Automobilmodule und unterstützt sowohl FAKRA-Koaxial- (Ein-End-) als auch STP-Differential-Schnittstellen.Es verfügt über eine Echtzeit-Stromüberwachung mit umfassenden diagnostischen Funktionen, einschließlich der Messung der Bildrate, Fehlerrahmenerkennung und detaillierte Fehlerstatistiken (Link/Decodierung). The system enables full-image capture/storage while supporting Power-over-Coax (POC) functionality - including power delivery and voltage monitoring - plus dedicated LED power supply for vehicle modules. bietet eine flexible Konfiguration,Es bietet wählbare Lösungen für die Entkopplung und unterhält Kompatibilität mit führenden Serialisierungsstandards für den Automobilbereich (MAXIM/TI) sowie mit den meisten auf dem Markt erhältlichen serialisierten ModulenDiese All-in-One-Lösung gewährleistet eine zuverlässige Validierung von Fahrzeugkamera-Modulen.

2.Das Produkt FM101 bietet 4 programmierbare Geräte-IDs.Der Schaltknopf auf der Prüfbox kann gedreht werden, um die erforderliche Geräte-ID-Nummer für die Prüfbox festzulegen.. Die folgende Abbildung zeigt die Position des Schaltschalters

3.Schnittstellenverteilungsdiagramm
