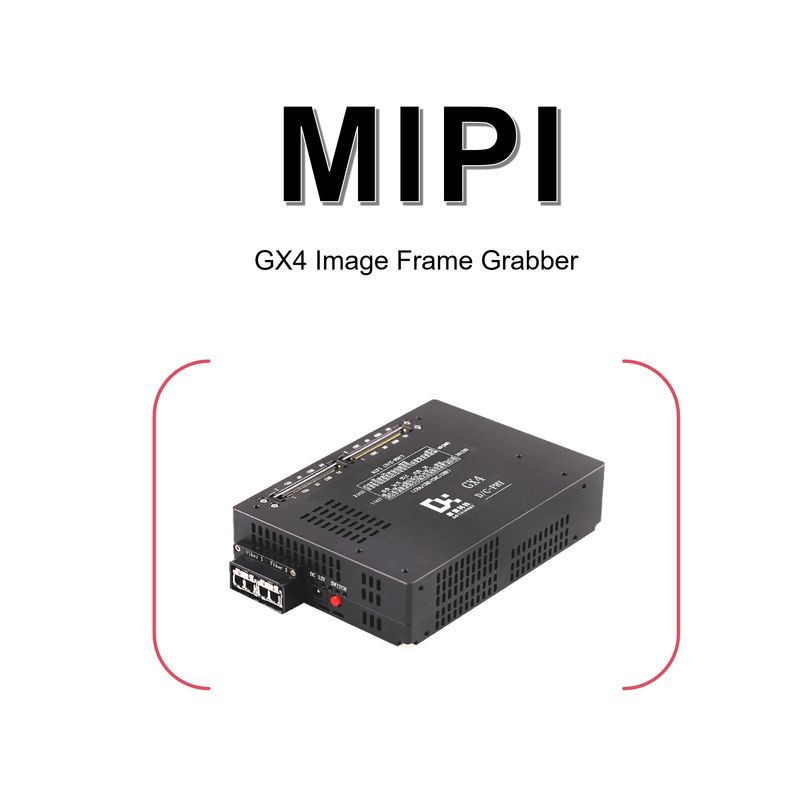

Mobiltelefon-Kamera-Modul MIPI-Rahmenfänger Dothinkey GX4

Elektrische Spezifikationen

Stromversorgung

Dies ist der Fall.

ESD-Schutz der externen Schnittstelle

Modell des menschlichen Körpers (HBM) ≥ ±4000V
Maschinenmodell (MM) ≥ ±200V

Größe

Hoch

35mm ± 0.2mm

Breite

100mm ± 0.2mm

Länge

140mm ± 0.2mm

Sensorkompatible Eigenschaften

Sensor-Schnittstelle

MIPI D-PHY CSI;MIPI C-PHY CSI

MIPI Höchstsatz

GX4/GX4E

CHA/CHB

MIPI D-PHY1.9Gbit/Strecke

MIPI C-PHY1.9Gsps/Trio

CHC/CHD

MIPI D-PHY1.9Gbit/Strecke

MIPI C-PHY1.5Gsps/Trio

MIPI-Datenkanal

4C,4D,3D+1C,3C+1D&2D+2C

MIPI D-PHY 1/2/4 Fahrbahn

MIPI C-PHY 1/2/3 Trio

DPS-Eigenschaften

Unterstützung 28 Stromversorgung verstellbar

4X7 unabhängige Stromversorgung, davon 4X4 Straße 0,8-3,3V einstellbar, maximale Fahrleistung 1A; 4X2 Straße 0,8-5V einstellbar, maximale Fahrleistung 1A, 4X1 Straße 0.8-8V einstellbar, die maximale Fahrfähigkeit von 3A.

Betriebssystemmerkmale

Unterstützung des Betriebssystems 4X29

PC-Schnittstelle und Puffer

PC-Kommunikationsoberfläche

10G Glasfaserschnittstelle* 2

Pufferkapazität

DDR4_16Gbit

Spannungsmessung

LP-Spannungsmessung

Messbereich: 0 ~ 1,4 V, Genauigkeit: ± 10 mV

Sensor GPIO Spannungsmessung

Messbereich: 0 ~ 3,3 V, Genauigkeit: ± 20 mV

LC-Eigenschaften

Unterstützt 4X29-Kanal-LC-Test

Sensorkommunikationsindikatoren

100K.-1M

SPI Höchstkommunikationsfrequenz

20 MHz

Sensoruhr

6 - 99 MHz±0,01 MHz

Sensor-IO-Ebene (nach DOVDD)

1.2 - 3.3V
