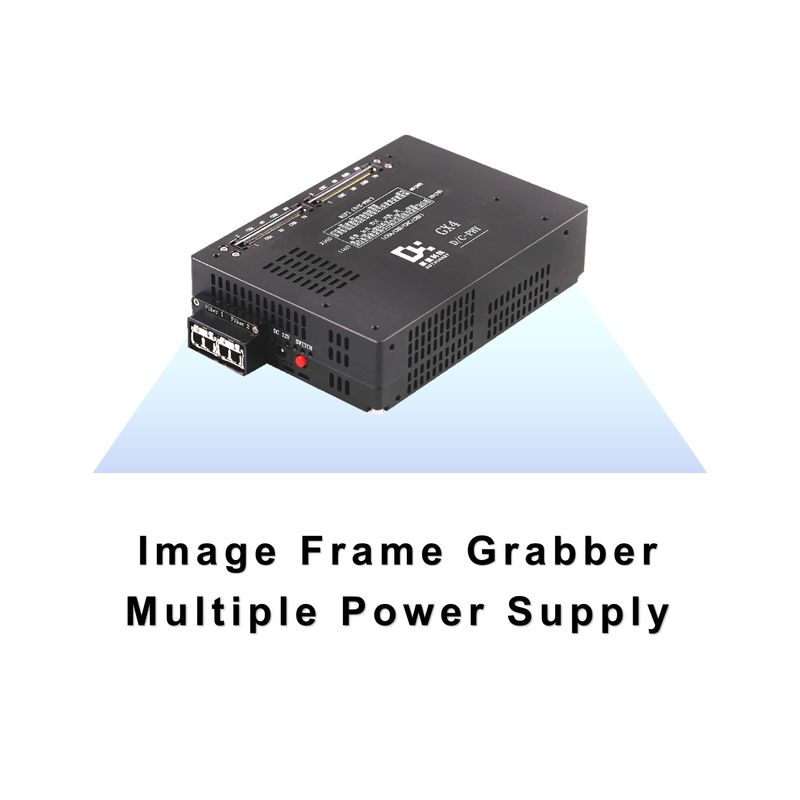

Mehrfache Stromversorgung Bildrahmenfänger DC12V 3A DDR4_16Gbit Pufferkapazität

Mehrfachstromversorgung Bildrahmenfänger

Im GX4 Image Frame Grabber werden folgende MIPI-Kanalparameter definiert:

MIPI-Kanalwerte
4C: Gibt an, dass es 4 C-PHY-Kanäle gibt.
4D: Gibt an, dass es 4 D-PHY-Kanäle gibt.
3D+1C: Gibt an, dass es 3 D-PHY-Kanäle und 1 C-PHY-Kanal gibt.
3C+1D: Gibt an, dass es 3 C-PHY-Kanäle und 1 D-PHY-Kanal gibt.
2D+2C: Gibt an, dass es 2 D-PHY-Kanäle und 2 C-PHY-Kanäle gibt.

MIPI D-PHY 1/2/4 Spur

D-PHY:

Ein Standard für die Schnittstelle der physischen Schicht, der üblicherweise für die Hochgeschwindigkeitsdatenübertragung zwischen mobilen Anwendungsprozessoren und Peripheriegeräten wie Kameras und Displays verwendet wird.

Lane:

In D-PHY werden Daten über eine Spur übertragen, wobei jede Spur aus einem Paar von Differenzialsignalleitungen besteht. 1/2/4 Spur bedeutet, dass 1, 2 oder 4 Spur für die Datenübertragung unterstützt werden.

MIPI C-PHY 1/2/3 Trio

C-PHY:

Ein neuer, von der MIPI Alliance eingeführter Schnittstellenstandard für die physische Schicht mit höherer Datenübertragungsleistung und Bandbreite als D-PHY.

Trio:

In C-PHY werden die Daten über eine Gruppe von drei Signalleitungen (d. h. ein Trio) übertragen, anstatt Differentialpaare wie in D-PHY zu verwenden. 1/2/3 Trio bedeutet, dass es die Datenübertragung über 1, 2,oder 3 Trios, bzw.
