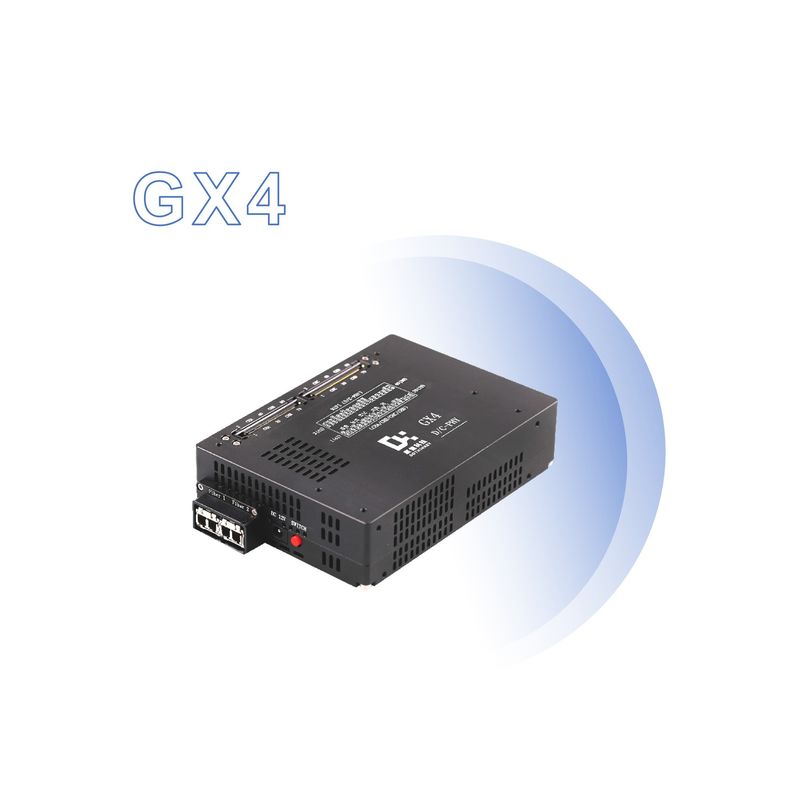

Dothinkey Kamera Funktion Test Bildrahmen Grabber 10G Glasfaser Schnittstelle

Kamera-Funktionstest Bildrahmen Grabber Dothinkey

Dothinkey Image Frame Grabber kann folgende Funktionen des Kamera-Moduls testen:

1Bildentnahme und -übertragung

MIPI-Kanalprüfung:

Dothinkey UC930, MU960Pro und andere Image Grabber unterstützen den Hochgeschwindigkeits-MIPI-Kanal, der die Datenübertragung unter verschiedenen Spurzahlen testen kann, wie die höchste Unterstützung für 4LANE,die Datenbandbreite bis zu 1.5 Gbps/LANE oder 1,6 Gbps/LANE usw. zur Gewährleistung der Stabilität und Genauigkeit des Kamera-Moduls bei der Hochgeschwindigkeitsdatenübertragung.

Prüfung des Parallelhafenmoduls:

Unterstützt Standard-Parallel-Port-Modul-Tests, Parallel-Port-Bitbreite kann bis zu 16 Bit unterstützen, was den Testanforderungen traditioneller Parallel-Port-Kamera-Module entspricht.

Prüfung des DVS-Moduls:

Unterstützt DVS-Modul-Test, und die Bitbreite des parallelen DVS-Moduls kann bis zu 16 Bit unterstützen,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

Unterstützung für Bildformat:

Unterstützt verschiedene Bildformate wie RGB565, YUV422, RAW8, RAW10, RAW12, RAW14, RAW16 usw.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

2. Stromversorgung und Stromerkennung
Mehrfache Stromversorgung und Erkennung:

Zum Beispiel verfügt der UC930 Image Frame Grabber über sieben unabhängige, hochpräzise und geräuscharme digitale DC-Sensor-Stromversorgungen.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,, wie AVDD, DOVDD, VPP2 usw., und einige der Stromversorgungskanäle unterstützen auch die Stromversorgung und den Stromabbau des TOF-Moduls.

Hohe Stromdetektionsgenauigkeit:

Mehrere Bildrahmenfänger sind mit aktueller Detektionstechnologie auf der Ebene von Präzisionsinstrumenten mit einer Mindestauflösung von 10nA ausgestattet, mit der die Dynamik genau gemessen werden kann,statische und Standby-Ströme des Sensors, die zur Bewertung der Leistungsfähigkeit und des Leistungsmanagements des Kamera-Moduls beitragen.

3. Offene und Kurzschlusserkennung
Hochgenaue Betriebssystemprüfung:

Ausgestattet mit einer hochpräzisen Open/Short-Detektionstechnologie unterstützt der Image Frame Grabber bis zu mehrkanaler Open/Short-Circuit-Detektion.Der F22Pro Testbox unterstützt einen 292-Kanal-Betriebssystemtest., unterstützt der Image Frame Grabber einen 294-Kanal-Betriebssystemtest und der Image Frame Grabber eine bis zu 33-Kanal-Open/Short Circuit-Erkennung,und kann durch die flexible Einstellung der Prüfspannung und des Prüfstroms des Betriebssystems Probleme mit offenem/Kurzschluss in Hardwareverbindungen genau ermitteln. Durch flexible Betriebssystem-Testspannung und Teststrom-Einstellungen,Es kann die offenen und Kurzschlussprobleme in der Hardwareverbindung genau bestimmen und die Qualität der Schaltverbindung des Kameramodules gewährleisten.

4.Sonderfunktionstest
Unterstützung des TOF-Moduls:

Es unterstützt die Stromversorgung und Stromzufuhr von TOF-Modulen, wie MU960Pro, UC930 und andere Image Frame Grabber, die die Prüfvoraussetzungen von TOF-Kamera-Modulen bei der Reichweitenfindung erfüllen können,3D-Modellierung und andere Anwendungen.

Kleine Widerstandsprüfung:

F22Pro und GQ4A Image Frame Grabber unterstützen eine kleine Widerstandsmessung, die sich für den Widerstandstest der Modulhalterung eignet,und kann die Schweißqualität und den Kontaktwiderstand der Modulhalterung erkennen, um die Zuverlässigkeit der elektrischen Verbindung des Moduls zu gewährleisten.

I3C-Buskommunikation:

Einige Image Frame Grabber unterstützen I3C SDR-Kommunikationsmodi, wie F22Pro, GQ4A usw., die eine Hochgeschwindigkeitskommunikation zwischen Kameramodule und Hosts unterstützen,und erfüllt die zukünftigen Bedürfnisse von Kameramodule für höhere Datenübertragungsraten und effizientere Kommunikationsprotokolle.

LP-Schwellenspannungsanpassung:

Es unterstützt die LP-Schwellenspannungsregelung, die nach der LP-Schwellenspannungsregelung verschiedener Module angepasst werden kann, um Module mit nicht qualifizierter LP-Spannung abzufangen,die Qualität der Module genau zu kontrollieren, und gewährleisten die Stabilität und Zuverlässigkeit der Module im Modus mit geringem Stromverbrauch.
