MIPI USB3 Frame Grabber Die Datenbandbreite ist zugänglich 5Gbps Dothinkey

MIPI-USB3.0-Bildgraber Die Datenbandbreite ist zugänglich 5 Gbps

一.Produktübersicht:

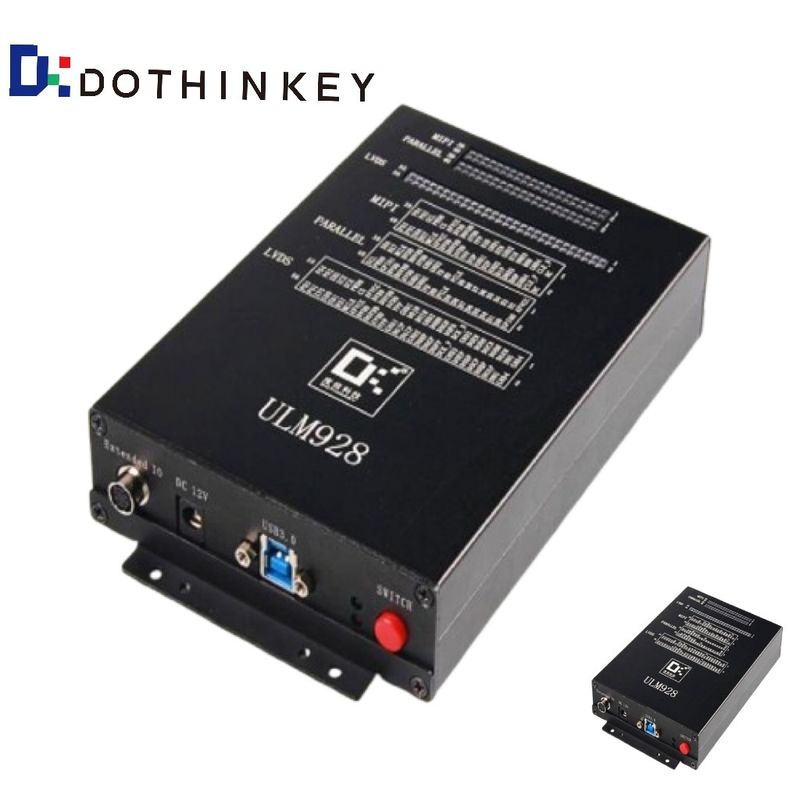

Der ULM928 stellt eine umfassende Prüflösung für die Auswertung von fortgeschrittenen Kamera-Modulen dar.Diese vielseitige Plattform kombiniert die Hochgeschwindigkeitsbildaufnahme mit präzisen Messfunktionen über das USB3-System..0-Schnittstelle, so dass es ideal für mobile, automotive und Überwachungskamera-Test-Anwendungen.

Technische Spezifikationen

1. Schnittstellenunterstützung:

(1) Mehrprotokollkompatibilität: MIPI/DVP/HISPI/LVDS/SPI

2)LVDS-Kanalkonfiguration: 10 Bahnen @ 600 Mbps pro Kanal

3)MIPI-Kanalkonfiguration: 4 Bahnen @ 1 Gbps pro Kanal

4)DVP-Uhrunterstützung: maximale PCLK-Frequenz von 200 MHz

5) USB3.0 Durchsatz: Datenübertragungsrate von 5 Gbps

2. Präzisionsmesssysteme:

1) Auflösungsfähigkeit 10nA

2)Dynamische/Standby-Stromüberwachung

3) 45-Kanal-Parallel-Offene/Kurzdetektion

4)Konfigurierbarer Prüfstrom von 15 mA

5)Anpassungsfähige Schwellenprogrammierung

3. Strommanagement:

1) Mehrkanalprogrammierbare Versorgung:

2) 5 unabhängige Geräuscharme Ausgänge

3) Unterstützung von AFVCC/AVDD/DOVDD/DOVD (3.3V/500mA max.)

4)Flexible VPP-Optionen:

5) 2,5-5V Bereich @ 500mA

6) 5 bis 9V Bereich @ 200mA

4Hauptvorteile:

1)Umfassende Schnittstellenabdeckung für maximale Geräteverträglichkeit

2)Genauigkeit der Messungen im Labor für eine zuverlässige Qualitätsprüfung

3)Flexible Leistungskonfigurationen für verschiedene Prüfbedürfnisse

4)Datenerfassung mit hohem Durchsatz für effiziente Produktionsprüfungen

5)Programmierbare Prüfparameter für ein individuelles EvaluierungsprotokollDas ist...

二.Anwendung der DPS-Stromversorgung

Der ULM928 bietet eine 5-kanälige hochpräzise digitale verstellbare Stromversorgung (DPS) mit hochpräzisen Stromerkennungs- und Überstromschutzfunktionen
Bitte lesen Sie die Tabelle für Einzelheiten
