Dothinkey USB3.0 Serie MIPI Erfassungskarte DVP HISPI LVDS und SPI Frame Grabber

Dothinkey USB3.0-Serie-Bildgraber unterstützt mehrere Protokolle - MIPI, DVP, HISPI, LVDS und SPI

Überleben

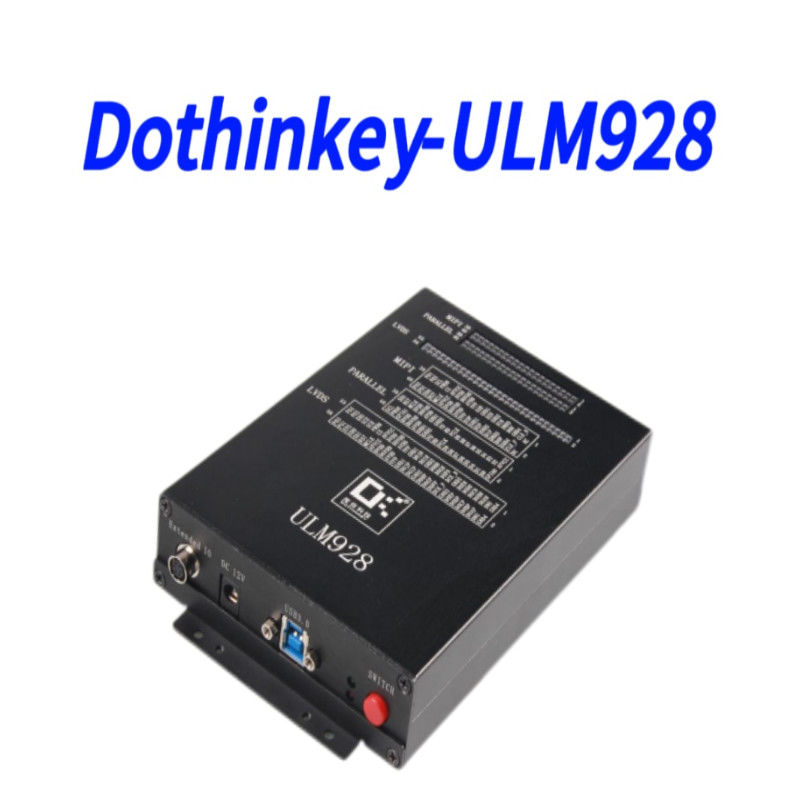

Der Bildgraber ULM928 ist eine vielseitige Testlösung, die für die Hochleistungsbildaufnahme und Sensorevaluierung entwickelt wurde.einschließlich MIPI, DVP, HISPI, LVDS und SPI, so dass es ideal für mobile, automotive und Überwachungskameras testen.

Wesentliche Merkmale

• Hochgeschwindigkeitsdatenübertragung:USB 3.0 (5 Gbps) sorgt für eine schnelle Bildverarbeitung.

• Kompatibilität mit mehreren Schnittstellen:Unterstützt MIPI (4-Spur @ 1Gbps), LVDS (10-Spur @ 600Mbps) und DVP (200MHz PCLK).

• Präzisionsmanagement der Leistung:Fünf programmierbare geräuscharme Stromkanäle (bis zu 3,3 V/500 mA) zur Sensorversorgung.

• Erweiterte Stromerkennung:Messung mit hoher Auflösung (10nA) für die Standby- und Dynamikstromanalyse.

• Umfassende Fehlererkennung:45-Kanal-Open/Short-Tests mit anpassungsfähigen Schwellenwerten für eine zuverlässige Diagnose.

Vorteile

a. Optimiert für Hochgeschwindigkeitsbilder mit robuster Signalintegrität.

b.Flexible Stromversorgung (2,5 V ∼9 V) zur Befriedigung verschiedener Anforderungen an Sensoren.

c. Verbesserte Prüfgenauigkeit mit konfigurierbaren Spannungs-/Strom-Einstellungen.

d. Breite Kompatibilität der Geräte, um eine effiziente Modulvalidierung zu gewährleisten.

Technische Spezifikationen für Bild und Übertragung

1)Kompatibilität der Sensoren

a.MCLK-Uhrbereich6 MHz bis 99 MHz

b.Genauigkeit der MCLK-Uhr-±0.1MHz

c.SENSOR IO-Levelbereich (nach DOVDD) -1.3V ~ 3.3V

d.LVDS Bandbreite≥600 Mbps/Lane

e. Anzahl der LVDS-Datenkanäle1/2/4/8/10Strecke

f.MIPI-Bandbreite≥1 Gbps/Strecke

g.Anzahl der MIPI-Datenkanäle1/2/4Strecke

h.PCLK-Uhrfrequenz200M HZ

i.Unterstützung von BildformatenRGB565/YUV422Die in Absatz 1 genannten Angaben sind zu beachten.

j.RGB-Format unterstütztRGB565

2) USB3.0 Metrik

a. USB3.0 Datenbandbreite-5 Gbps

3)Technische Indikatoren von SENSOR I2C

a.I2C-Kommunikationsrate100K/400K/1M
