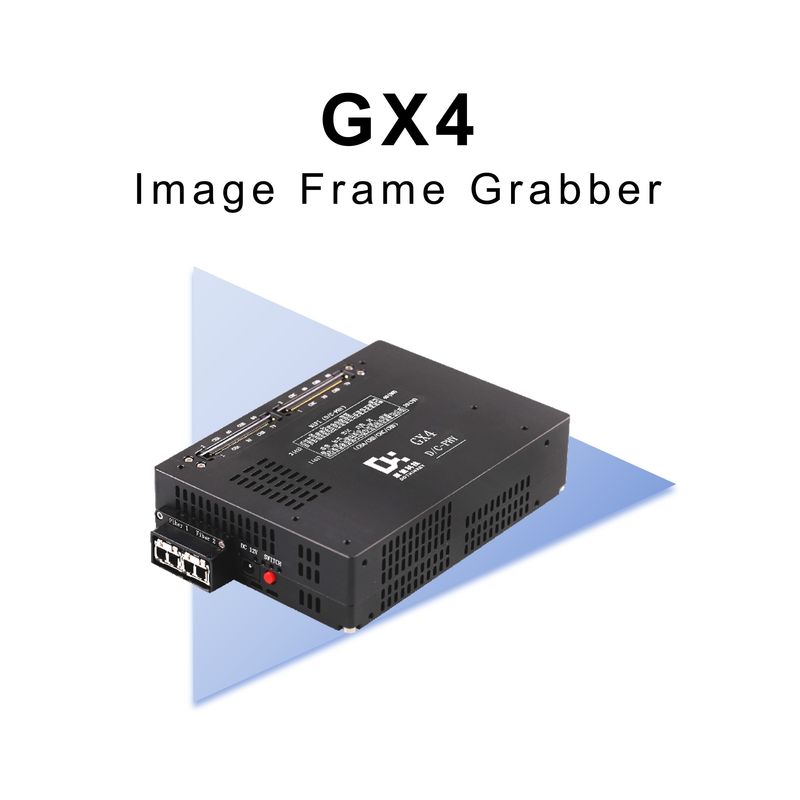

GX4 Dothinkey Frame Grabber 4 Kanal D/C-PHY MIPI Frame Grabber

GX4 Image Frame Grabber Einführung

Der Dothinkey GX4 Image Frame Grabber nutzt eine 4-Kanal-MIPI D/C-PHY-Bildgewinnung mit folgenden Vorteilen:

Hohe Kompatibilität
Unterstützt gleichzeitige Tests von C-PHY- und D-PHY-Modulen, wodurch die Produktionslinie flexibler wird und der häufige Austausch des Image Frame Grabbers vermieden wird.

Die Spannungsregelung kann nach dem LP-Schwellenwert verschiedener Module bestimmt werden, genaue Kartenkontrolle der Modulqualität.

Starke Datenübertragungsfähigkeit
MIPI D-PHY-Rate von bis zu 1,9 Gbps/Lane, MIPI C-PHY-Rate von bis zu 1,5 Gbps/Trio, kann Bilddaten mit hoher Geschwindigkeit übertragen.

Die 4-Kanal-Konstruktion ermöglicht die gleichzeitige Erfassung mehrerer Bilddaten, um die Prüfbedürfnisse von Multi-Kamera-Modulen zu erfüllen.

Hohe Effizienz der Erfassung und Verarbeitung
Ausgestattet mit DDR4_16Gbit Buffer kann es vorübergehend eine große Menge an Bilddaten speichern, um das Risiko von Datenverlust zu reduzieren und die Effizienz der Erfassung und Verarbeitung zu verbessern.

Die Hochgeschwindigkeitsanschlussschnittstelle (Modul-Board-Endanschlussmodell FX18-80P-0.8SV) sorgt für eine stabile und zuverlässige Datenübertragung.

Mehrkanal-unabhängige Steuerung
4 Kanäle können unabhängig voneinander gesteuert und flexibel kombiniert werden, um den Anforderungen verschiedener Testszenarien gerecht zu werden.

Unterstützt eine Vielzahl von Kanalkombinationen wie 4C, 4D, 3D+1C, 3C+1D oder 2D+2C usw., die sich an die Kanalkonfiguration verschiedener Kameramodule anpassen.

Verbesserung der Produktionsleistung
Durch die Unterstützung der gleichzeitigen Beleuchtung von 4 Modulen kann gleichzeitig mehrere Kameramodule getestet werden, was die Produktionseffizienz erheblich verbessert.

Ausgestattet mit 7*4 Kanälen sensorverstellbarer Stromversorgung, die die Stromversorgungsanforderungen des Moduls vollständig erfüllen und die Stabilität des Prüfprozesses gewährleisten kann.
