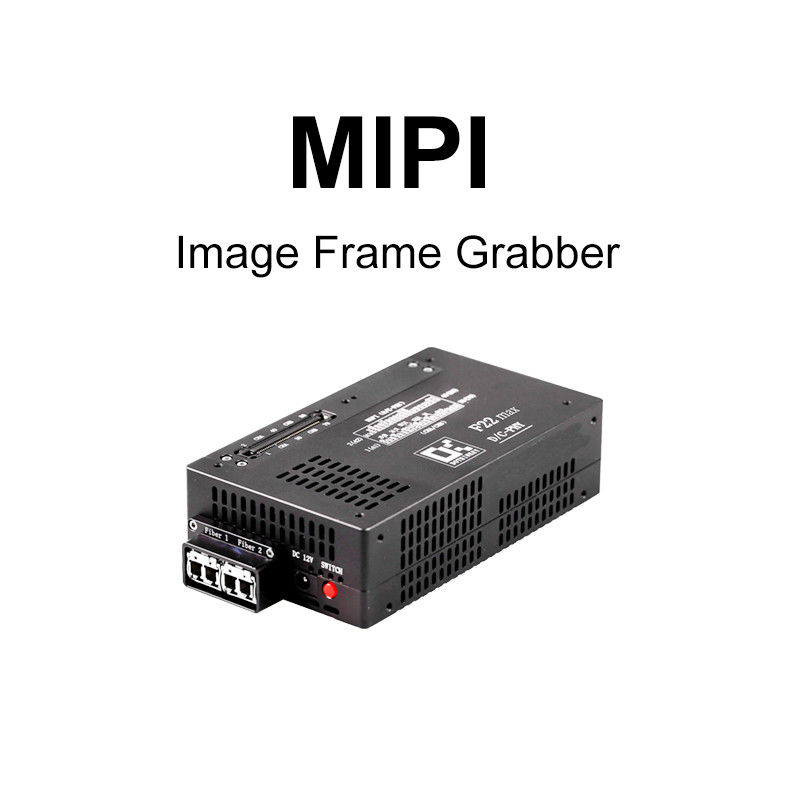

C-PHY Bild MIPI Frame Grabber Dothinkey F22MAX hohe Bandbreite

MIPI C-PHY Bildrahmenfänger

MIPI C-PHY ist eine vom MIPI-Konsortium entwickelte serielle Hochgeschwindigkeitsschnittstelle mit folgenden Vorteilen:

1. Hohe Übertragungseffizienz
Mit Hilfe der dreiphasigen Symbolcodierungstechnologie werden 2,28 Bits pro Symbol über drei Zeilen übertragen.die eine höhere Datenrate als die herkömmliche zweiphasige Differentialsignalisierung bei derselben Taktfrequenz realisieren kann, z. B. bei 2,5G-Symbolen/s kann jeder Kanal eine Datenrate von etwa 5,7Gbps liefern.

2. Hohe Bandbreite
hoher Durchsatz auf einem Kanal mit begrenzter Bandbreite, um die Anforderungen an hochauflösendes Video, hochauflösende Bilder und andere Datenübertragungen mit großem Datenvolumen zu erfüllen,Unterstützung für eine 48-MP-Kamera mit schneller Datenlese, 8K-Videoaufnahme mit 30 Bildern pro Sekunde und 2K-Auflösung.

3. Niedriger Stromverbrauch
Mit einem Niedrigleistungsmodus und optimierten Leistungsmanagementfunktionen eignet er sich für batteriebetriebene mobile Geräte und kann unter niedriger Versorgungsspannung arbeiten, um die Akkulaufzeit des Geräts zu verlängern.wie in tragbaren Geräten, um die Lebensdauer der Batterie bei längerer Nutzung zu gewährleisten.

4. Vereinfachtes Uhrensystem
Die Uhrzeit wird in jedem Symbol codiert, wodurch die Notwendigkeit separater Uhrkanäle beseitigt, die Wiederherstellung der Uhr vereinfacht und die Komplexität und Kosten des Systemdesigns reduziert werden.

5. Gute Kompatibilität
Viele gemeinsame Merkmale mit D-PHY können auf demselben IC-Pin koexistieren, was die Entwicklung von Dual-Mode-Geräten ermöglicht,Schutz der Investitionen der Anbieter in die D-PHY-Technologie und Flexibilität der Konstruktionsmöglichkeiten.

6. Hohe Zuverlässigkeit
Die dreiphasige Differenzialsignalkonfiguration und die vorwärts gerichtete Fehlerkorrektur-Codierungstechnologie widerstehen effektiv Lärminterferenzen und gewährleisten die Integrität und Genauigkeit der Datenübertragung.

7Verschiedene Anwendungsfälle
geeignet für Peripherieanschlüsse wie Kameras, Displays und Sensoren in mobilen Geräten sowie Fahrzeug-Infotainment-Systeme und Fahrzeug-Sensornetzwerke in der Automobilelektronik,und kann auch auf aufstrebende Bereiche wie das Internet der Dinge ausgedehnt werden, virtuelle Realität und 5G-Kommunikation.
