MIPI-Bild-Grabber-Board mit SPI 20MHz und Kelvin-Kompensation

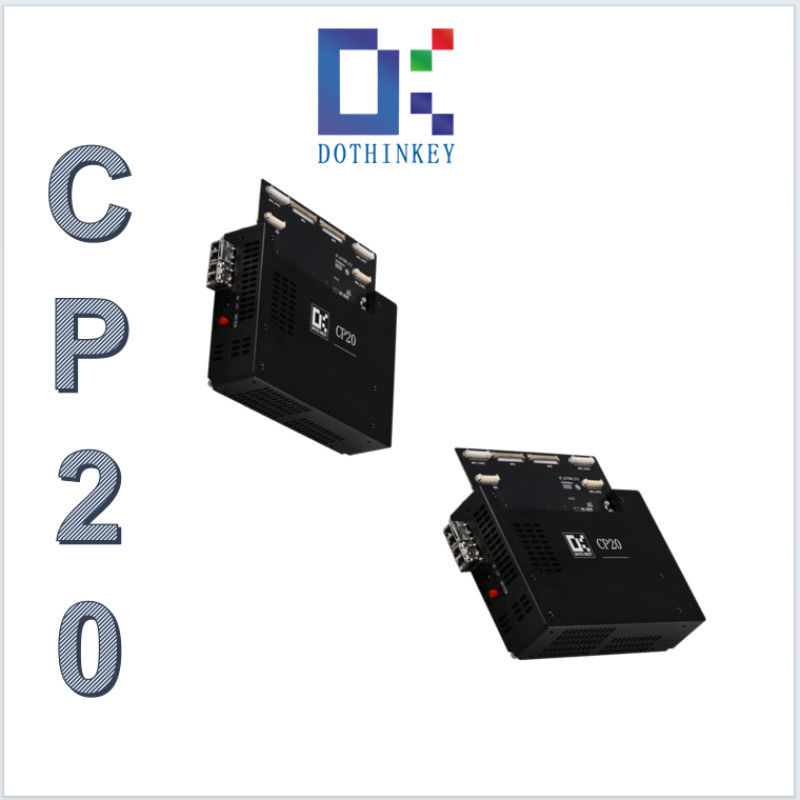

CP20 Frame Grabber Board mit SPI 20MHz und Kelvin-Kompensation

Eigenschaften:

1. Dual MIPI D/C-PHY Bildgebungsoberfläche
Dual-Channel-Hochgeschwindigkeits-Bildgewinnung, die den MIPI-Standards D-PHY und C-PHY entspricht und eine nahtlose Integration mit fortschrittlichen Bildsensoren unterstützt.
2. 2×5 Programmierbare Sensorstromversorgung
10 unabhängig konfigurierbare Spannungsschienen (z. B. 2,2 V, 1,8 V) für eine präzise Anpassung der Sensorleistung, die eine Kompatibilität mit mehreren Sensoren ermöglicht.
3. Multi-Skala-Stromdetektion (mA/μA/nA)
Hochgenaue Strommessung in den Bereichen Milliampere, Mikroampere und Nanoampere, ideal für die Charakterisierung von Sensoren mit sehr geringer Leistung.
4. 66-Kanal-Offene/Kurze (OS) Prüfmatrix
Umfassende Verbindungsvalidierung mit 66 Testkanälen, um die Signalintegrität in Sensor-Arrays mit hoher Dichte zu gewährleisten.
5. Dynamische Produkt-ID-Konfiguration
Programmierung zur Identifizierung von Geräten im Einsatz für Rückverfolgbarkeit und Systemmanagement in automatisierten Produktionsumgebungen.
6. Analogmessoberfläche
Direkte Eingabe für externe analoge Signale (Spannung/Strom) zur Erleichterung der Hilfsdiagnose und Überwachung von Umweltparametern.
7. Echtzeitüberwachung der Stromspur
Kontinuierliche Spannungsmessung an Sensorversorgungsleitungen mit einer Genauigkeit von ±0,5%, die für die Stabilität in Aufgabenkritischen Anwendungen von entscheidender Bedeutung ist.
8Fernkompensationstechnologie
Aktive Linienwiderstandskompensation über 4-drahtige Kelvin-Sensoren, die Spannungsabfallfehler bei der Fernstromversorgung beseitigen.

Schema:

Abmessungen:

CP20 Produktspezifikationen:
