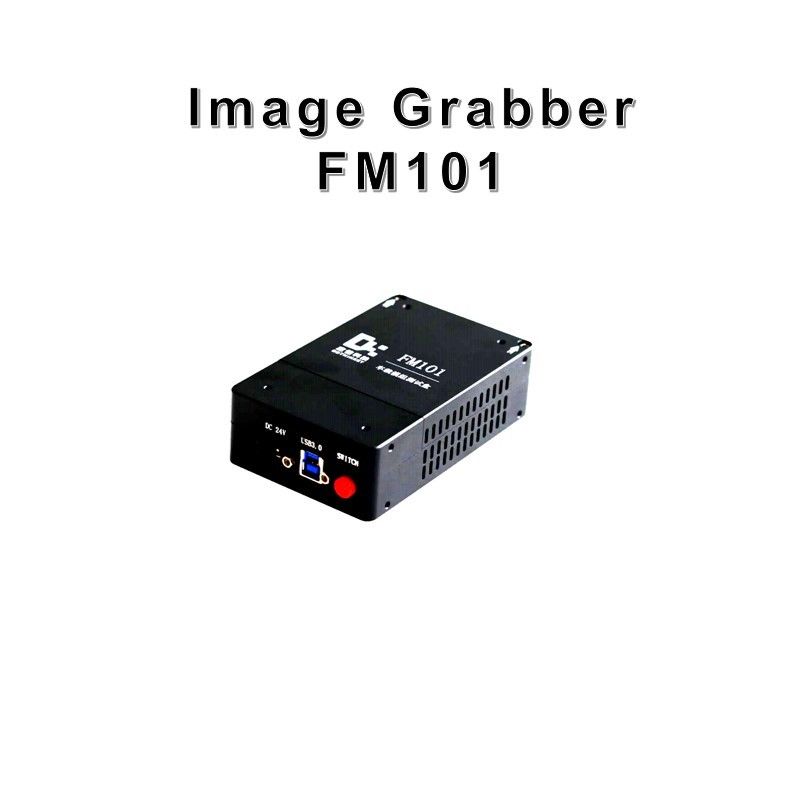

Name: AA-Test-Bildgebungs-Quell-Rahmenfänger 5 Gbps-Rahmenfänger-Gerät
Brand: Shenzhen Dothinkey Technology Co., Ltd.
SKU: FM101
Price: 3,100.00 USD
Availability: InStock

Haus > produits > Fahrzeugrahmenfänger >

AA-Test-Bildgebungs-Quell-Rahmenfänger 5 Gbps-Rahmenfänger-Gerät

AA-Test-Bildgebungsquellen-Rahmenfänger

Bildquellen-Rahmenfänger 5 Gbps

5 Gbps-Framegrabber

Herkunftsort:

Shenzhen China

Markenname:

Dothinkey

Zertifizierung:

Modellnummer:

FM101

Treten Sie mit uns in Verbindung

Bitte um ein Angebot

AA-Test-Bildgebungs-Quell-Rahmenfänger 5 Gbps-Rahmenfänger-Gerät

Produktdetails

Farbe:

Schwarz

Bildübertragungsrate:

5 Gbps

Eingangsspannung:

110V/AC ~ 220V/AC 50Hz/60Hz

Ausgangsleistung:

Gleichstrom 24V/2,5A

Stromversorgung:

Gleichstrom 24V/2,5A

Anwendung:

Fahrzeugmontierte interne Parameterkalibrierung/AA-Prüfung

Hervorheben:

AA-Test-Bildgebungsquellen-Rahmenfänger

Bildquellen-Rahmenfänger 5 Gbps

5 Gbps-Framegrabber

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge

1 Stück

Preis

USD1200-USD5000

Verpackung Informationen

Kartonverpackung

Lieferzeit

5-8 Arbeitstage

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

Verfügbarkeit der Lagerbestände

Verwandte Produkte

Treten Sie mit uns in Verbindung

86-755-6114-6178

Kontakt jetzt

Produkt-Beschreibung

5Gbps-Automotive Imaging: interne Kalibrierung und AA-Testlösung

Eigenschaften des Prüfsystems für Fahrzeugmodule FM101

Eine Kamera-Testlösung
- Unterstützt sowohl FAKRA-Koaxial- (ein-end) als auch STP-Differential-Schnittstellen
- Speziell für die Validierung von Fahrzeugkamera-Modulen ausgelegt
Umfassende Überwachung und Diagnose
- Überwachung des Stromverbrauchs in Echtzeit
- Messung und Analyse der Bildrate
- Detaillierte Fehlermeldung:
  • Rahmenfehler
  • Verknüpfungsfehler
  • Fehler bei der Entschlüsselung
Erweitertes Bild- und Strommanagement
- Fähigkeit zur Erfassung und Speicherung von vollständigen Bildern
- Integrierte Unterstützung für Power-over-Coax (POC):
  • Stromversorgung
  • Spannungsmessung
- Spezielle LED-Stromversorgung für Fahrzeugbeleuchtungsmodule
Flexible Konfigurationsmöglichkeiten
- Auswählbare Entkopplungslösungen
- Kompatibel mit den wichtigsten Automobilstandards:
  • MAXIM-Serialisierung
  • TI-Serie
- Unterstützt die meisten auf dem Markt verfügbaren serialisierten Module

Programmierbarer Stromversorgungsbereich und -genauigkeit

Programmierbarer Stromversorgungsbereich und -genauigkeit
Kanal	Ausgangsspannungsbereich	Ein Schritt nach vorne.	Genauigkeit der Ausgangsspannung ohne Last	Maximaler Ausgangsstrom	Aktuelle Akquisitionsentscheidung	Aktuelle Akquisitionsgenauigkeit	Genauigkeit der POC-Spannungserfassung
CH1 CH2	0.8V bis 18V	0.1V	0.8V bis 6V :± 60 mV 6V bis 18V :± 1%	1A	0.1mA	0-0.05A :±1,5mA 0.05A-1A :± 1%	0.8V bis 6V :± 60 mV 6V bis 18V :± 1%

Beschreibung der Schnittstellenfunktion

1	Schnittstelle für die Leistungsausgabe	Es ist keine externe Stromversorgungsanlage erlaubt, die zur Stromversorgung der zusätzlichen Beleuchtung des externen Moduls verwendet wird, unabhängig von der POC-Stromversorgung und angeschlossen.Der PIN-Ausstand des Drahtterminals beträgt 3.81mm
2	Schnittstelle für das Kameramodul A	Standardkonfiguration: Koaxial-Schnittstelle (COAX), FAKRA-Anschluss, Z-förmige, narrensichere Schnittstelle, Wasserblau
3	Schnittstelle des Kamera-Moduls B	Differenzielle Schnittstelle (STP), nur das fertige Produkt ist reserviert. Typ der narrensicheren Schnittstelle
4	Anzeiglicht	Rot: Leistungsanzeigerlicht Grün: Signalanzeigerlicht
5	Schnittstelle zur Versorgung der Prüfbox	Eine spezielle DC-Stromversorgungsschnittstelle 24V/2,5A für die Prüfbox, die zur Bereitstellung der Betriebsleistung für die Prüfbox verwendet wird
6	USB3.0-Schnittstelle	USB3.0-Kommunikationsschnittstelle
7	Wechseln	Schalter für das Ein-/Ausmachen der Leistung der Prüfbox
