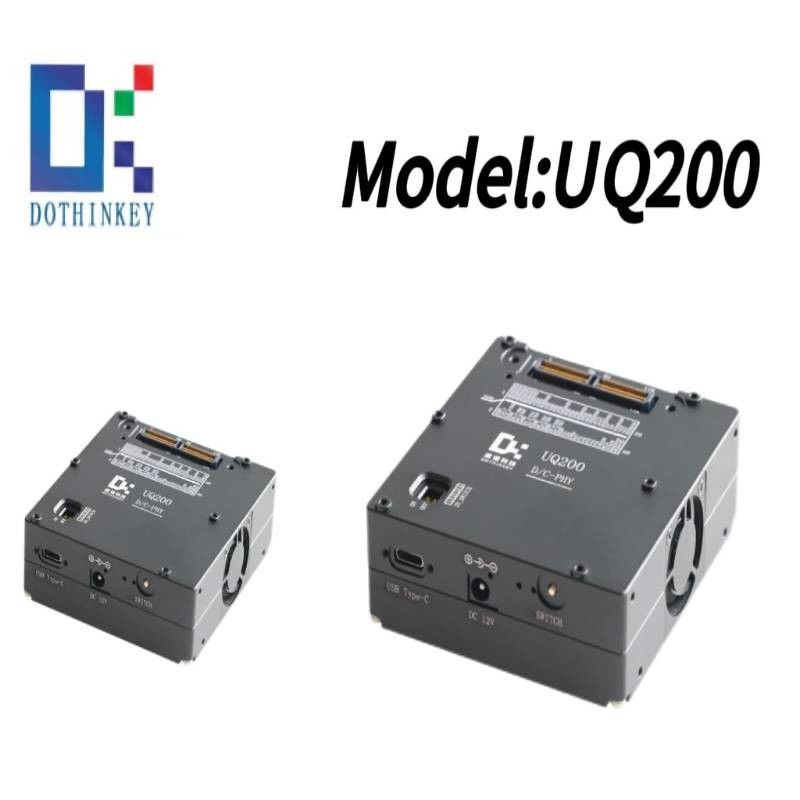

UQ200 Dothinkey für Mobiltelefonkamera Hochgeschwindigkeits-MIPI-Aufnahme-Karte

UQ200 Anwendung für Mobiltelefonkameras, Hochgeschwindigkeits-MIPIC-PHY.

1.Spezifikationen für Bodenanschlüsse
Der UQ200-Bildsensor verfügt über zwei Bodenbereiche (AGND und DGND). Bei der Implementierung eines einheitlichen Bodensystems können sowohl AGND als auch DGND eine gemeinsame Verbindung zum Bodenterminal des Sensors haben.

2.I2C-Schnittstellenkonfiguration
Integrierte programmierbare Pull-up-Widerstände (wählbar 560Ω, 1,5kΩ oder 4,7kΩ; Fabrikstandard 1,5kΩ) werden auf I2C-Leitungen bereitgestellt, die auf DOVDD verwiesen werden.Der Zugwiderstand kann durch Firmware-Steuerung dynamisch eingestellt werden.

3.GPIO Programmierbares Interface
Jedes GPIO verfügt über eine softwarekonfiguratorische Funktionalität und verfügt über einen 4,7 kΩ-Pull-up auf DOVDD. Diese Pins unterstützen eine anwendungsspezifische Anpassung durch programmierbare E/A-Einstellungen.

4Systembezogene Erwägungen
Dieses Endgerät ist ausschließlich für die periphere Stromverteilung (System-Ground-Domain) bestimmt und muss vom Sensor-Ground-Netz isoliert bleiben, um eine angemessene Open/Short-Testfähigkeit zu erhalten.

5.Reservierte Pin-Management
Diese Pins sind für den internen Systemgebrauch reserviert und verfügen über eine proprietäre interne Routing-Technologie.

6.Schnittstellenbeschreibungsdiagramm des Produktmoduls
