Dothinkey High Speed Image Grabber UQ200 USB3.0 Serie MIPI Frame Grabber

Dothinkey Hochgeschwindigkeitsbildgraber UQ200 USB3.0 Serie

1.Anwendung

Für den Hochgeschwindigkeits-C-PHY-Kamera-Test.Hochgeschwindigkeits-C-PHY-Debugging, Verifizierung und Test.

1) Übertragungsgeschwindigkeit

750 MB/s Höchstübertragungsrate
C-PHY 3,5 GSps/Trio
D-PHY 2,5 Gbps/Strecke
USB3.1-Übertragung

2.Entwurfsführer

1) Leitlinien für die GND-Verbindung
Der Bildsensor der UQ200-Serie bietet zwei GND-Typen (AGND und DGND).

2) Konfiguration des I2C Pull-Up-Widerstands
Die I2C-Pins verfügen über interne programmierbare Pull-up-Widerstände (4.7KΩ, 1.5KΩ und 560Ω Optionen, Standard 1.5KΩ), die auf DOVDD gezogen werden.

3) GPIO-Funktionskonfiguration
Die GPIO-Pins unterstützen eine flexible funktionelle Konfiguration mit einem internen 4,7KΩ Pull-up-Widerstand für DOVDD.

4) GND-Vorsichtsmaßnahmen auf Systemebene
Dieser Pin ist für die periphere Stromversorgung (GND auf Systemebene) bestimmt und darf nicht direkt mit dem GND des Sensors verbunden sein. Dies kann die Open/Short (OS) -Testfunktion beeinträchtigen.

5) Beherrschte Pin-Behandlung
Dieser Pin ist für den internen Gebrauch reserviert und hat spezielle interne Verbindungen.

3.Verteilungsdiagramm der externen Schnittstelle

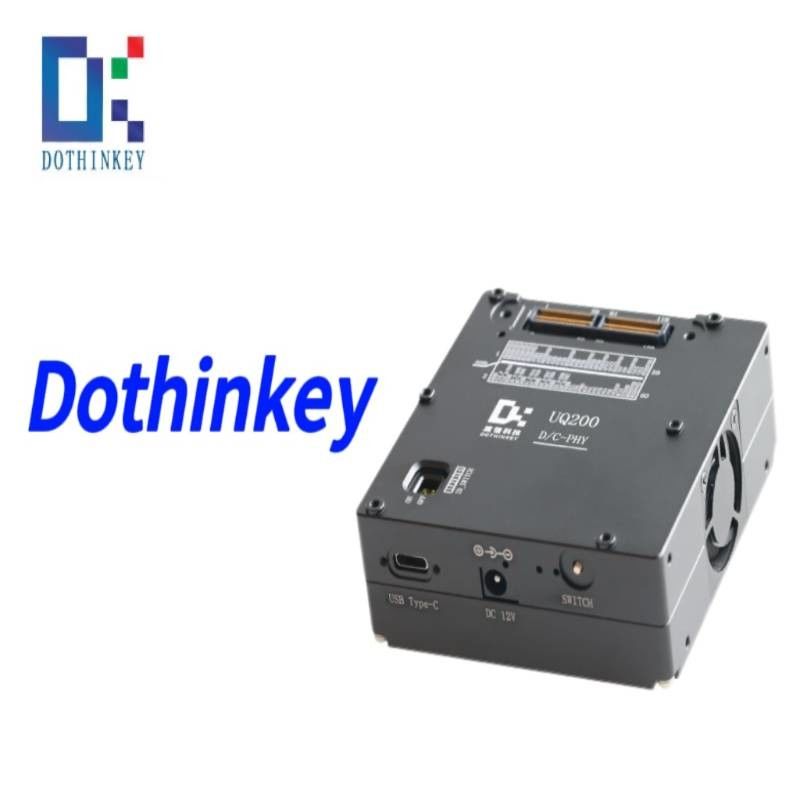

4.UQ200 Hauptsicht
