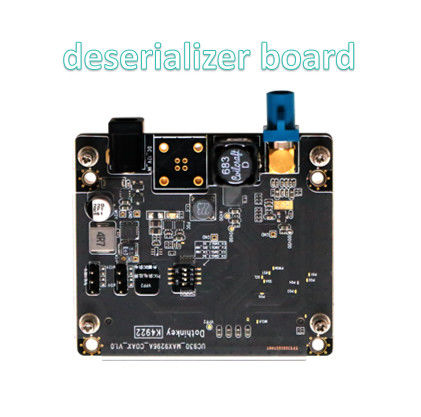

fpd link iii deserializer MIPI

1.POC-Stromversorgungssystem

Dieses Decoder-Board verwendetStromversorgung für VPP2In diesem Modus ist kein externer Netzteil erforderlich, da er direkt über das Prüfsystem angetrieben werden kann, wodurch der Anschluss des Geräts vereinfacht wird.

Optionale externe Stromversorgungslösung:

• Wenn eine unabhängige Stromversorgung erforderlich ist, verwenden Sie bitte eine12V/1A Gleichspannungsadaptermit der eingebauten Gleichstromsteckdose verbunden.

• Wählen Sie die Ausgangsspannung über die eingebaute Sprungkappe aus:

  • Position A:12V Gleichspannungsausgang

  • Position B:5V Gleichspannungsausgang

• Anmerkung: Stellen Sie sicher, dass das System ausgeschaltet ist, bevor Sie die Leistungsmodi wechseln, um Kurzschlussrisiken zu vermeiden.

2.Spezifikationen für die Leistung des Kernchips

Der MAX9296A-Decoder-Chip benötigt präzisevier unabhängige Stromversorgungen, die alle in der Prüfbox enthalten sein müssen und die folgenden Parameter streng beachten:

Kritische Betriebsvoraussetzungen:

• Überprüfen Sie vor dem Einschalten alle Stromversorgungsspannungen mit einem Multimeter.

• Die Leistungsschalter dürfen nicht eingestellt werden, wenn das System angetrieben ist.

• Überschreitende Spannung kann zu dauerhaften Schäden am Chip führen.

3.Technische Spezifikationen für Schnittstellen

Der Vorstand beschließt eine Anschlusslösung in industrieller Qualität:

• Physische Schnittstelle: 44-Stift-Doppel-Reihe-Stiftkopf (2.54 mm Standard-Pitch)

• Signalprotokoll: Vollständig konform mit der MIPI CSI-2-Norm

• Kompatible Geräte: Geeignet für unsere gesamte Produktpalette der Prüfboxen

• Schutzgestaltung:

  • ESD-Schutznummer: ±8 kV Kontaktentladung

  • Goldbeschichtete Nadeln sorgen für langfristige Kontaktsicherheit
