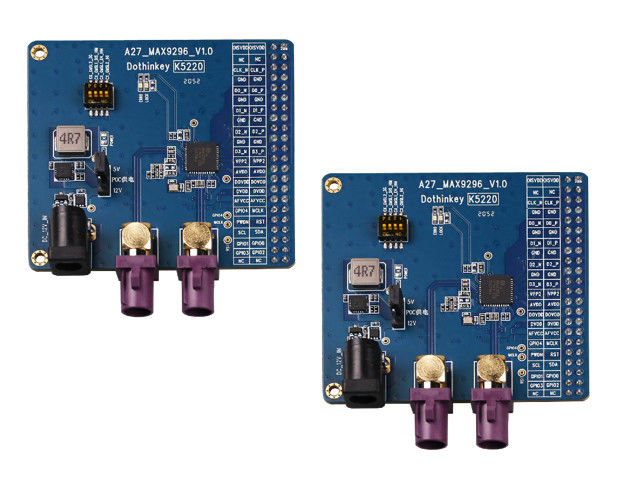

fpd link iii deserializer MIPI

1. POC-Stromversorgungsschema Dual-Mode-Stromversorgung (über J6 auswählbar): Gleichspannungssteckdose-Stromversorgung: Ein externer 12V/1A-Power-Adapter ist erforderlich.Ausgang von 12 V oder 5 V über J5-Sprung (im Werk standardmäßig auf 5 V eingestellt, um zu verhindern, dass das zu prüfende Modul verbrennt). Stromversorgung der Prüfkammer: Keine externe Stromversorgung ist erforderlich, und die Stromversorgung erfolgt direkt aus der Prüfbox. Die POC-Spannung wird über die AP-Konfiguration eingestellt (J5 versagt).Die Prüfbox UC930 unterstützt einstellbare Ausgänge von 4V bis 18V.

2. MAX9296 Chip-Stromversorgungsanforderungen Vier Stromversorgungen sind aus der Prüfkammer erforderlich: AFVCC & DVDD: Fest 1,2 V (erforderlich durch AP-Konfiguration gesperrt). AVDD: Fest 1.8V (AP-Konfiguration gesperrt). DOVDD: Unterstützt eine flexible Anpassung von 1,8 V ∼3,3 V. Hinweis: Bestätigen Sie die Spannungskonfiguration vor dem Einschalten, um Schäden am Chip zu vermeiden.

3. API-Beschreibung Reservierter 2,54mm-Pitch 44PIN-Doppelreihe-Stift, kompatibel mit der Standard-MIPI-Testbox-Schnittstelle.

4. MAX9296 Kompatibilitätsanmerkungen Theoretisch werden mehrere Serialisierer von GMSL1/GMSL2 unterstützt, jedoch muss die entsprechende Registerparametergruppe nach dem gepaarten Modell konfiguriert werden.

5. DIP-Schalter-Nutzungsspezifikation 4-Positions-unabhängiger DIP-Schalter: Jede Person entspricht einer Hardwarefunktion. Regeln: Nur eine Person darf gleichzeitig auf ON eingestellt werden. Nach der Änderung,Sie müssen es wieder einschalten, damit es wirkt.
