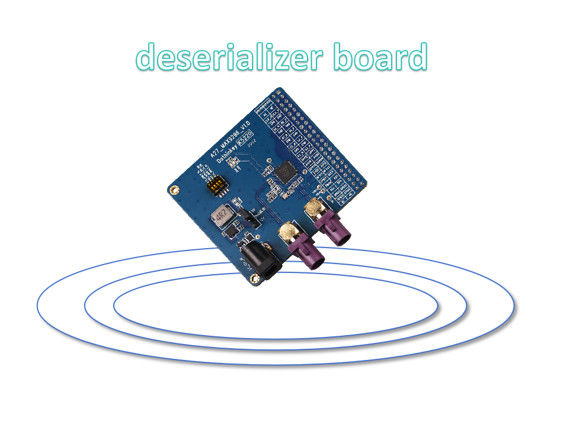

TI-Board MIPI

1. POC Stromversorgungsoptionen

• Zwei Modi (von J6 ausgewählt):

  • Gleichstromanschluss:

    • Erfordert eine externe12V/1A-Adapter.

    • VerwendungJ5zu wählen12 V oder 5 Vfür POC-Leistung (Werkstandard:5Vzum Schutz von Clientmodulen).

  • Stromversorgung der Prüfbox:

    • Es ist kein externer Adapter erforderlich.

    • POC-Spannung konfiguriert überAP-Einstellungen(J5 behindert).

    • FürPrüfbox UC930, POC-Bereich4V ≈ 18V.

2. MAX9296 Chip-Stromversorgung

• Vier Antriebsschienen (müssen in der Prüfbox angeboten werden):

  • AFVCC und DVDD:Festgesetzt bei1.2V(AP-Einstellung)

  • Abweichend:Festgesetzt bei1.8V(AP-Einstellung)

  • - Das ist nicht wahr.Einstellbar (1.8V ¥3.3Vnach Bedarf).

• Warnung:Stellen Sie sicher, dass die Spannungen richtig eingestellt sindvor dem Einschaltenum Chipschäden zu vermeiden.

3. Schnittstelle

• 44-Stift-Doppelreihe-Kopf (2,54 mm Abstand)für die Kompatibilität der MIPI-Schnittstelle mit Prüfboxen.

4. MAX9296 Pairing Flexibilität

• UnterstütztGMSL1/GMSL2-Serialisiereraber erfordertverschiedene Registerkonfigurationenfür jedes Serialisierungsmodell.

5. DIP-Schalterkonfiguration

• 4-in-1-DIP-Schalter:Jeder Schalter steuert eine einzigartige Hardwarefunktion.

• Regeln:

  • NurEin Schalterkann aufAn- Ja, auf einmal.

  • Schalten Sie das Brett wieder an.nach Änderung der DIP-Einstellungen, damit Änderungen wirksam werden.

Schlüsselempfehlungen:

• ÜberprüfenAnforderungen an die POC-Spannungdes zu prüfenden Moduls vor Auswahl des Leistungsmodus.

• Zweimal überprüfenMAX9296 Antriebsschieneinstellungenin der AP-Konfiguration, um Schäden zu vermeiden.

• Befolgen Sie die DIP-Schalterrichtlinien, um Konflikte bei der Registrierung zu vermeiden.
