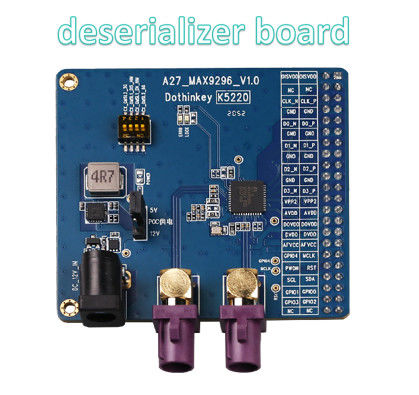

GMsl Deserializer MIPI

(1) Bezüglich der POC-Stromversorgung: Die Decoderplatine kann für die POC-Stromversorgung (von J6 ausgewählt) zwei Stromversorgungsmodi der Gleichspannbuchse oder der Prüfbox verwenden, wobei bei Auswahl der Gleichspannbuchsedie Decoderplatine muss einen externen 12V/1A-Stromadapter separat anschließen, und wählen Sie dann 12V oder 5V als POC-Stromversorgung bis J5 aus; bei der Wahl der Stromversorgung für die Prüfkammerdie Decoder-Board benötigt keine separate externe Stromversorgung und kann so konfiguriert werden, dass die POC über die AP-Konfiguration versorgt wird (in diesem Fall versagt die J5-Sprungkappe), und für die Prüfkammer UC930 kann der POC-Versorgungsbereich von 4V bis 18V eingestellt werden. Die Position von J5 und J6 ist in der nachstehenden Abbildung dargestellt,Die Standardeinstellung der Fabrik ist die 5V-Ausgabe der Gleichspannungssteckdose (um das Clientmodul nicht zu verbrennen), sollten die Benutzer vor dem Gebrauch die geeignete POC-Stromversorgung entsprechend den tatsächlichen Stromversorgungsbedürfnissen des zu prüfenden Moduls auswählen.

(2) Über die Stromversorgung des Decoder-Board-Chips: Der MAX9296-Chip auf dieser Decoder-Board muss extern mit vier Stromversorgungen ausgestattet werden,und die vier Stromversorgungen müssen durch die Prüfbox versorgt werden., wobei AFVCC und DVDD am AP-Ende auf 1,2 V, AVDD am AP-Ende auf 1,8 V, DOVDD je nach Bedarf auf 1,8-3,3 V eingestellt werden müssen,wenn in der AP andere Spannungseinstellungen vorliegenVor der Zeichnung ist sicherzustellen, daß die Spannung dieser Kanäle nicht auf den angegebenen Bereich eingestellt ist, um Schäden am MAX9296-Chip zu vermeiden.

(3) Über die Schnittstelle: Die Decoderplatine hat eine 2,54 mm große, doppelseitige 44PIN-Pin-Header für die Anbindung an die Standard-MIPI-Schnittstelle unserer Testboxprodukte reserviert.

(4) Über MAX9296: Laut offiziellen Informationen kann MAX9296 theoretisch mit einer Vielzahl von GMSL1/GMSL2-Serialisierern gekoppelt werden, und wenn er mit verschiedenen GMSL-Serialisierern gekoppelt wird, kann er mit einer Reihe von GMSL-Serialisierern kombiniert werden.verschiedene Registerparametergruppen müssen konfiguriert werden.

(5) Über den DIP-Schalter: Der DIP-Schalter der Decoderplatine ist ein 4-in-1-DIP-Schalter, der jeweils eine unabhängige Hardwareeinstellung darstellt,Jede Hardware-Einstellung entspricht einer speziellen Funktion der Einschaltregister-Einstellung, darf nur ein DIP-Bit gleichzeitig in die Position "AUS" eingestellt werden, und nachdem jedes DIP-Bit eingestellt wurde, muss das Decoder Board erneut angeschaltet werden, damit diese Einstellung wirksam wird.
