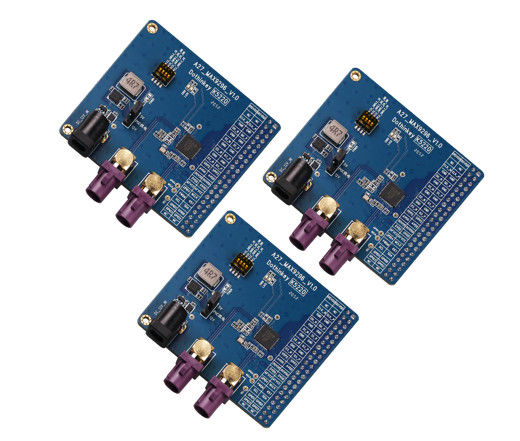

Bildsensorplatte MIPI

(1) Bezüglich der POC-Stromversorgung: Diese Decoderplatine kann für die POC-Stromversorgung (von J6 ausgewählt) zwei Stromversorgungsmodi der Gleichspannbuchse oder der Prüfbox verwenden, bei denen bei Auswahl der Gleichspannbuchsedie Decoderplatine muss separat an einen externen 12V/1A-Netzteil angeschlossen werden, und wählen Sie dann 12V oder 5V als POC-Stromversorgung bis J5; Bei der Auswahl der Stromversorgung der Prüfbox benötigt die Decoderplatine keine separate externe Stromversorgung,und kann so konfiguriert werden, dass die POC über die AP-Konfiguration mit Strom versorgt wird (zu diesem Zeitpunkt, die Sprungkappe J5 versagt), und für die Prüfbox UC930 kann der POC-Versorgungsbereich von 4 V bis 18 V eingestellt werden. Die Position von J5 und J6 ist in den folgenden Abbildungen dargestellt,Die Standard-Einstellung der Fabrik ist 5V Leistung des Gleichspannersitzes (um zu vermeiden, dass das Clientmodul verbrannt wird), sollten die Benutzer vor dem Gebrauch die geeignete POC-Stromversorgung gemäß den tatsächlichen Stromversorgungsbedürfnissen des zu prüfenden Moduls auswählen.Der MAX9296 Chip auf diesem Decoder Board muss extern mit vier Stromversorgungen versorgt werden, wobei die vier Stromversorgungen durch die Prüfbox versorgt werden müssen, in der AFVCC und DVDD am AP-Ende auf 1,2 V, AVDD am AP-Ende auf 1,8 V festgesetzt werden müssen,Die DOVDD muss im Bereich von 1 eingestellt werden..8-3.3V je nach Bedarf, wenn es andere Spannungseinstellungen im AP gibt, bitte ignorieren.Es ist notwendig sicherzustellen, dass die Spannungseinstellungen dieser Kanäle den angegebenen Bereich nicht überschreiten, um Schäden am MAX9296-Chip zu vermeiden..

(3) Über die Schnittstelle: Diese Decoderplatine verfügt über eine 2,54 mm große, doppelreie 44-PIN-Pin-Header-Schnittstelle zur Anbindung an die Standard-MIPI-Schnittstelle unserer Testboxprodukte.

(4)Über MAX9296: Nach offiziellen Angaben kann der max9296 theoretisch mit einer Vielzahl von gmsl1/gmsl2-Serialisierern gekoppelt werden, und wenn er mit verschiedenen gmsl-Serialisierern gekoppelt wird, kann er mit einer Reihe von anderen Serialisierern kombiniert werden.verschiedene Registerparametergruppen müssen konfiguriert werden.

(5) Über den DIP-Schalter: Der DIP-Schalter der Decoderplatine ist ein Vier-in-Eins-DIP-Schalter, von dem jeder eine unabhängige Hardwareeinstellung darstellt,Jede Hardware-Einstellung entspricht einer speziellen Funktion der Einschaltinitialisierung des Registrierungseinstellvorgangs., jedes Mal, wenn nur eines der DIP-Bits auf die Seite "ON" wählen darf, und nachdem jedes DIP-Bit eingestellt ist, muss die Decoderplatine erneut eingeschaltet werden, damit diese Einstellung wirksam wird.
