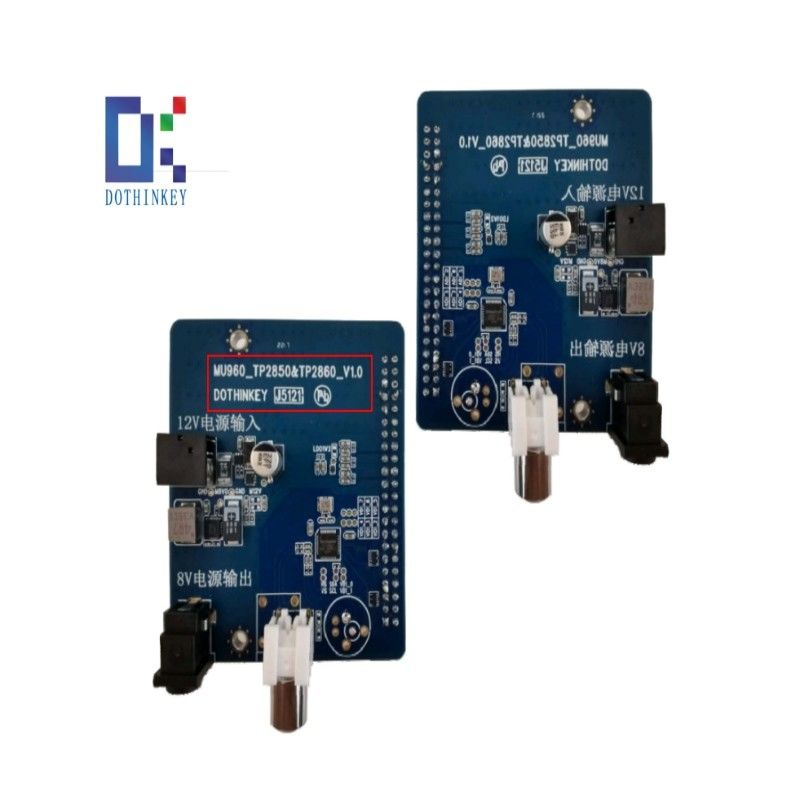

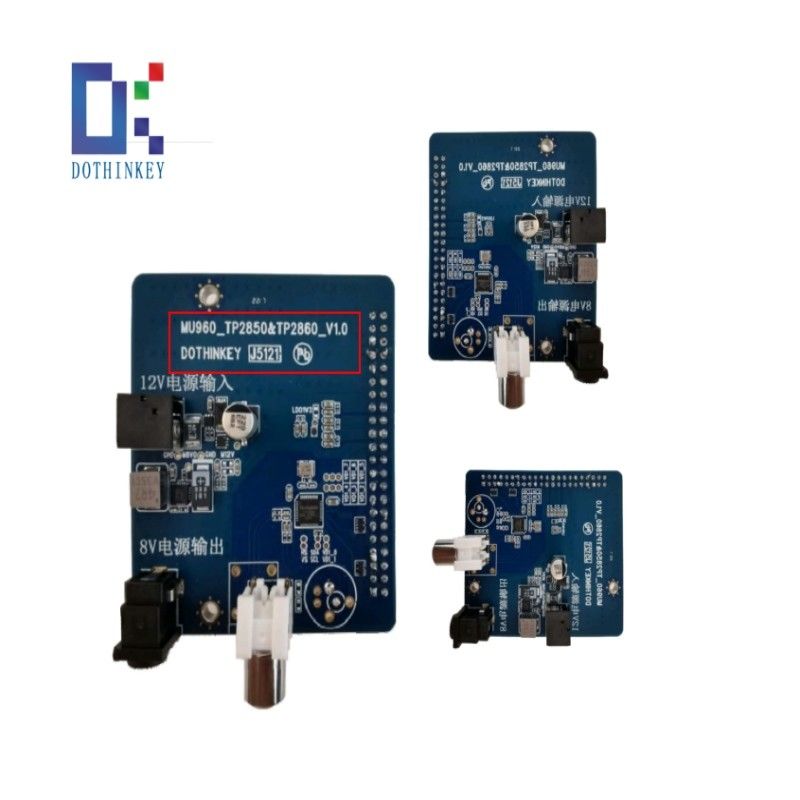

Deserializer TI Board TP2860 für die MU960 Image Grabber Box Decoding Board

Deserializer Board TI Board TP2860 für MU960 Bild Grabber Box Decoding Board

1. Eigenschaften:

1) Unterstützt die Entschlüsselung von Modulen des Typs AHD/TVI, geeignet für Lösungen zur Entschlüsselung von Fahrzeugmodulen;
2) MIPI-Signal-Ausgabe, kombiniert mit dem Bildschnapper MU960/UC930 zur Bildgewinnung des Automobilmoduls.

2Spezifikation:

3. Vor Gebrauch:
1) Bezüglich der POC-Stromversorgung: Die POC-Stromversorgung dieses Deserializers wird von einer externen 12V-Stromversorgung über eine Gleichspannung an eine 8V-Betriebsspannung umgewandelt.so dass der Deserializer einen separaten externen 12V / 1A Stromadapter benötigt.
2) Bezüglich der Stromversorgung des Deserializerchips: Der TP2860-Chip dieses Deserializer benötigt drei externe Stromquellen.und AVDD des Bildschnappers. DVDD muss auf 1,2 V, DOVDD auf 1,8 V oder 3,3 V, AVDD auf 3,3 V konfiguriert sein.Es ist notwendig, sicherzustellen, dass alle Spannungseinstellungen den angegebenen Bereich nicht überschreiten, um eine Beschädigung des TP2860-Chips zu vermeiden..
3) Bezüglich der Schnittstelle: Dieser Deserializer behält sich eine 2,54 mm Abstand, doppelte Reihe 44PIN Pin-Schnittstelle für die Übereinstimmung mit der Standard-MIPI-Schnittstelle unseres Unternehmens für Bildgraber,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

4Beschreibung der Schnittstelle des Deserializer-Boards:
