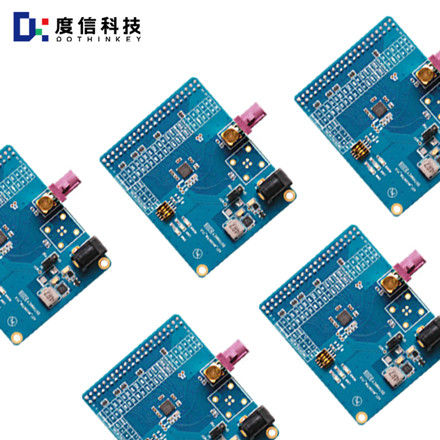

Fpd Link III Deserializer A27_MAX96706

Fpd-Verbindung iii Deserializer A27_MAX96706

Anwendung von Industrial Deserializer Board bei der Prüfung von Mobiltelefonkamera-Modulen.

1Schlüsselrolle im Testprozess
Protokollumwandlung: Hochgeschwindigkeitsdifferenzsignale von Mobiltelefonkameramodulen (z. B.MIPI CSI-2-Schnittstelle) müssen durch Deserializer-Boards zur Verarbeitung durch Prüfgeräte in USB- oder Ethernet-Signale umgewandelt werden (e.g. Computern). Zum Beispiel unterstützt Dothinkeys Image Grabber GQ4 die D/C-PHY-Schnittstelle, die synchronisierte Vier-Kamera-Tests durch Glasfaserübertragung ermöglicht.
Analyse der Bildqualität: Nachdem das Deserializer-Board die RAW-Daten in ein anzeigbares Bild umgewandelt hat, analysiert die Testsoftware (z. B. Imatest) Parameter wie Auflösung, Rauschen, Verzerrung usw.um sicherzustellen, dass das Modul den Normen wie ISO 12233 und ISO 15739 entspricht.
Überprüfung der Protokollkompatibilität: Bei neuen Protokollen (z. B. CPHY V3.0) müssen Deserializer-Boards die Kommunikationsstabilität zwischen Modul und Host überprüfen.Dothinkey aktualisierte die FPGA-Firmware, um den CPHY LRTE-Modus zu unterstützen und löste das Übertragungsproblem, das durch das Hochfrequenzsignal LP verursacht wurde.

2. Typische Testszenarien
3D-Kamera-Test: Für strukturierte Licht- oder ToF-Module müssen Deserializer-Boards Laserantriebssignale verarbeiten (z. B.VP20 Image Grabber unterstützt die nA-Level-Messung von Fotostrom) und Bildempfangsdaten, um die Genauigkeit der 3D-Bildgebung zu gewährleisten.
Tests für hochauflösende Module: Zum Beispiel Deserializer-Boards, die eine 8K-Auflösung unterstützen (z. B.RK3588 Industrial Core Board) kann 4320P Video-Streams in Echtzeit verarbeiten, um die Bandbreitenleistung des Moduls zu überprüfen.
Multi-Camera Collaboration Test: Deserializer-Boards müssen Daten von mehreren Kameras synchron verarbeiten, um sicherzustellen, dass das Bildnähten oder Stereo-Vision ordnungsgemäß funktioniert.

3. Integration mit Dothinkey-Produkten
Integrierte Entschlüsselungsfunktion mit Image Grabber: Dothinkeys Image Grabber (z. B. UC930) verfügt über einen eingebauten FPGA- und ASIC-Chip, der das automatische Schalten von MIPI CSI-2- und DVP-Schnittstellen unterstützt,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.0.
Flexible Protokollanpassung: Dothinkey passt neue Funktionen wie den CPHY LRTE-Modus schnell an die Protokollanforderungen verschiedener Sensorhersteller an, indem die FPGA-Logik aktualisiert wird.

Das Industrial Deserializer Board ist der Kernbestandteil des Tests von Mobiltelefonkamera-Modulen, der die Protokollkonvertierung (z. B. MIPI CSI-2 zu USB), die Datendekodierung (z. B.RAW auf RGB) und Signaloptimierung (e.z.B. Geräuschfilterung).

Dothinkey und andere Anbieter nutzen die FPGA-Technologie, um flexible Protokollanpassungen zu realisieren und hochauflösende Daten zu unterstützen.Zusammenarbeit mit mehreren Kameras zur Erfüllung der Anforderungen der Massenproduktion von UnterhaltungselektronikBei der Auswahl einer Deserializerplatine ist eine Deserializerplatine mit entsprechender Schnittstelle zu wählen,Bandbreite und Verarbeitungsfähigkeit gemäß den Testszenarien (e).z.B. 3D-Kamera, 8K-Video) und Protokollanforderungen (z.B. CPHY LRTE).
