DVP PCLK HSYNC Bildsensor Board Dothinkey Decoder Board

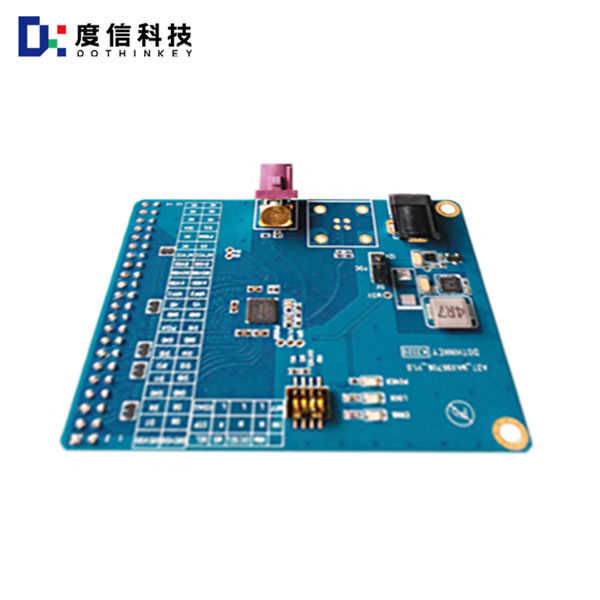

Bildsensorplatte A27_MAX96706

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

Was ist der Ausgang des DVP-Signals?

DVP (Digital Video Port) ist eine traditionelle Sensorausgabe-Schnittstelle mit Parallel-Ausgabe-Modus, die Datenbitbreite der DVP-Schnittstelle kann 8bit, 10bit, 12bit oder 16bit sein, wobei CMOS-Level-Signale verwendet werden,und die maximale Frequenz beträgt etwa 96 MHz.Die maximale Frequenz beträgt ca. 96 MHz.

Zu den wichtigsten Signalen der DVP-Schnittstelle gehören:
PCLK (Pixel Clock): Pixel-Uhr, jede Uhr entspricht einem Pixel-Daten.
HSYNC (Horizontal Synchronization): Liniensynchronisierungssignal, das zur Steuerung der Datenübertragung jeder Linie verwendet wird.
VSYNC (Vertical Synchronization): Bildsynchronisationssignal, das zur Steuerung der Datenübertragung jedes Bildes verwendet wird.
Daten: Pixeldaten, genaue Bitbreite hängt von ISP oder Basisbandunterstützung ab.

Zu den Merkmalen der DVP-Schnittstelle gehören:
Parallele Ausgabe: DVP verwendet eine parallele Übertragung, die langsamer ist und eine geringere Bandbreite aufweist.
CMOS-Level-Signale: Anstelle von Differenzsignalen werden CMOS-Level-Signale verwendet.

In der Praxis wird die DVP-Schnittstelle häufig verwendet, um den Bildsensor und den Bildverarbeitungschip (ISP) für die Übertragung und Verarbeitung von Videodaten zu verbinden.Der ISP-Chip wird einen externen Takt-Eingang (MCLK oder XCLK) bereitstellen, und die PLL im Sensor berechnet die PCLK, deren Frequenz durch die Bildgröße, Bildrate und Auflösung bestimmt wird.
