Multi-Funktion Image Grabber Karte Deserializer Board

Mehrfunktionsdeserializer-Board

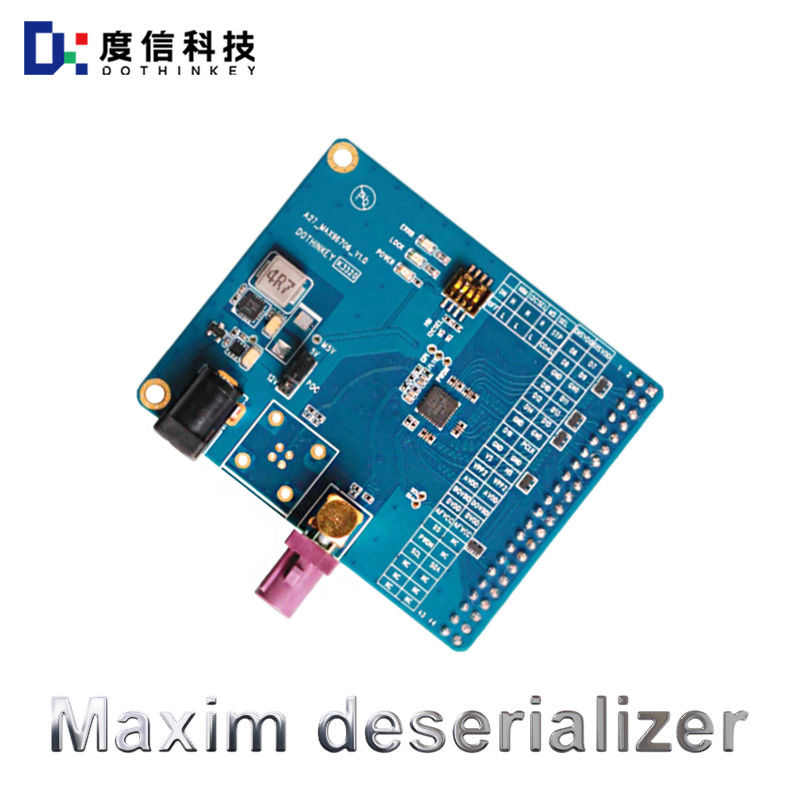

Dothinkeys A27 MAX96706 Multifunktions Deserializer Board

Vor Gebrauch lesen:

Über die POC-Stromversorgung: Dieses Deserializer-Board bietet nur SV und 12V zwei Spannungen für Benutzer zur Auswahl für die POC-Stromversorgung,Unsere Standardeinstellungen für den Standardeinstellung ist SV Ausgang, müssen die Benutzer vor dem Gebrauch die Sprungkappe verwenden, um die geeignete Stromversorgungsspannung gemäß der Spannungsanforderung des zu prüfenden Moduls auszuwählen. Bitte kontaktieren Sie uns für die Einstellung der Sprungkappe.

Deserializer-Board-Chip-Stromversorgung: MAX96706 benötigt eine externe Stromversorgung (IWDVDD, AVDD, DOVDD) auf diesem Deserializer-Board, die dreiseitige Stromversorgung muss durch den Image Grabber geliefert werden,von denen die DVDD und die AVDD im AP-Terminal auf 1 angebracht werden müssen.8V DOVDD entsprechend der Notwendigkeit im Bereich von 1,8-3,3V eingestellt werden, der Betrieb der Karte, müssen Sie sicherstellen, dass die Spannung Einstellungen nicht die vorgeschriebenen Grenzwerte überschreiten,und die Spannungseinstellungen der verschiedenen KanäleDie Spannungseinstellungen der verschiedenen Schaltungen dürfen den angegebenen Bereich nicht überschreiten, um eine Beschädigung des MAX96706-Chips zu vermeiden.

Über die Schnittstelle:Dieses Deserializer-Board verfügt über eine 2X22PIN-DVP-Schnittstelle, die für Kollisionen mit den Produkten der MU960-Serie, die DVP unterstützen, bestimmt ist.

Gemäß den offiziellen Informationen über MAX96706 wird MAX96706 grundsätzlich für die Kombination mit MAX96705-MAX96711 Serialisierern verwendet.und es kann auch mit anderen GMSL-Serialisierer verwendet werden, um interaktive Operation umzusetzen, aber es gibt einige Einschränkungen, die zu diesem Zeitpunkt vor der Anwendung zu beachten sind,Benutzer sollten die offiziellen DATASHEET-Anforderungen der MAXM-Partner und die offizielle Website der QA-Tipps sorgfältig befolgen. Design.

Jedes Mal, wenn die DIP-Schalter des Deserializer-Boards eingestellt werden, muss das Board erneut angeschaltet werden, damit die aktuelle Einstellung wirksam wird.
