Hochauflösungsbildgraber Dothinkey Bildgraber GSL20

Bildschrauber mit hoher Auflösung

Dothinkey Image Grabber GSL20, wichtige Parameter auf einen Blick
Elektrische Spezifikationen
Stromversorgung DC12V/3A
Außenoberflächen-ESD-Schutz Modell des menschlichen Körpers (HBM) ≥ ± 4000 V
Maschinenmodell (MM) ≥ ±200V

Abmessungen
Höhe 35 mm ± 0,1 mm
Breite 75 mm ± 0,1 mm
Länge 130 mm ± 0,1 mm

Sensorkompatibilität
Sensor-Schnittstelle SLVS-EC
Geschwindigkeit 2,304 Gbps/Lane1
Datenkanal maximal 16-Strecken-Support

DPS-Eigenschaften
Unterstützt eine 7-Kanal-verstellbare Stromversorgung bietet eine 7-Kanal-unabhängige Stromversorgung, von der 6 Kanäle von 0,8 bis 3,3 V mit einer maximalen Antriebsleistung von 1 A verstellbar sind,und der verbleibende 1 Kanal ist von 0 aus einstellbar.8 bis 8V mit einer maximalen Antriebsleistung von 3A.

Betriebssystemmerkmale
Unterstützt 51-Kanal-Betriebssystem-Test

PC-Schnittstelle und Puffer

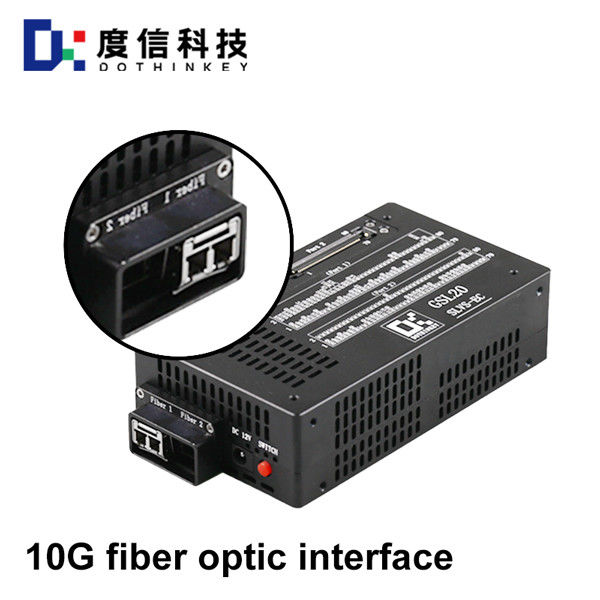

PC-Kommunikationsoberfläche 10G Glasfaseroberfläche*1

Bufferkapazität DDR4_8Gbit
Sensorkommunikationsspezifikationen
I2C-Rate 100K~1M
SPI Höchstkommunikationsfrequenz 20MHz
Sensoruhr 72 MHz±0,1 MHz
Sensor IO-Spiegel (nach DOVDD) 1,3 ~ 3,3 V
