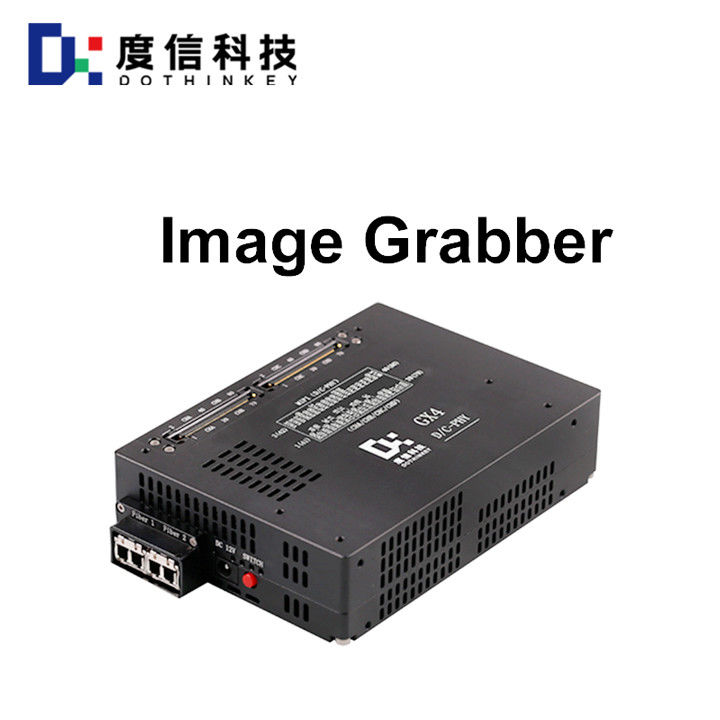

GX4 Image Grabber Ausgezeichnete Vision Lösungen

GX4 Image Grabber Ausgezeichnete Vision Lösungen

Welche Tests können mit Dothinkeys Image Grabber Produkt GX4 auf Mobiltelefonkameras durchgeführt werden?

Dothinkeys Image Grabbers (z. B. GX4-Serie) werden hauptsächlich für die Prüfung von Kamera-Modulen verwendet.Sie können die folgenden wichtigen Tests an Mobiltelefonkameras durchführen::

1Auflösung und Schärfeprüfung
Unterstützung einer transmissiven Prüfkarte mit Lichtbox zur Simulation einer standardisierten Lichtumgebung und zur Gewährleistung einheitlicher Prüfbedingungen.

2. Farbgenauigkeitsprüfung
Verwendung von Graustufen- und Farbtestkarten (z. B. 11-stufige Graustufenkarten),Analyse der Farbwiedergabefähigkeit der Kamera bei unterschiedlicher Beleuchtung, um Parameter wie Weißabgleich und Farbtemperatur zu gewährleisten.

3Dynamischer Bereich und Lärmprüfung
Beurteilen Sie die Leistung der Kamera in wechselnden Licht- und Dunkelumgebungen, indem Sie Kontrastszenen oder Dynamikbereichstestkarten verwenden, um eine Überbelichtung zu erkennen.Unterbelastung oder Lärmprobleme.

4. Schnittstellenkompatibilität und Stabilitätsprüfung
Kamera-Module, die USB, MIPI und andere Schnittstellen unterstützen, werden miteinander verbunden, um die Stabilität der Datenübertragung unter verschiedenen Protokollen zu überprüfen.Tests für das Laden von Treibern und die Interface-Kompatibilität über das Video4Linux Framework.

5. Autofokus und Belichtungsleistungstest
Kombination mit dynamischen Zielen oder Bewegungsgrafikkarten, um die Geschwindigkeit und Genauigkeit des Autofokus zu testen.

6. Bildformat- und Codierungsunterstützungstests
Überprüfen Sie die Kompatibilität der Kamera-Ausgabeformate (z. B. RGB24, RGB565, JPEG usw.) mit der Aufnahmekarte, um sicherzustellen, dass der Datenstrom ordnungsgemäß analysiert wird.

7Softwareintegration und automatisierte Tests
Unterstützung der Integration mit Halcon, LabVIEW und anderen Plattformen für die Bildverarbeitung (z. B. das Aufrufbeispiel von HDevEngine auf Webseite 3) zur Realisierung automatisierter Testprozesse, einschließlich Bildanalyse,Parameterkonfiguration, usw.

Weitere detaillierte Testszenarien oder Hardwareparameter finden Sie in der offiziellen Dokumentation von Dothinkey.
