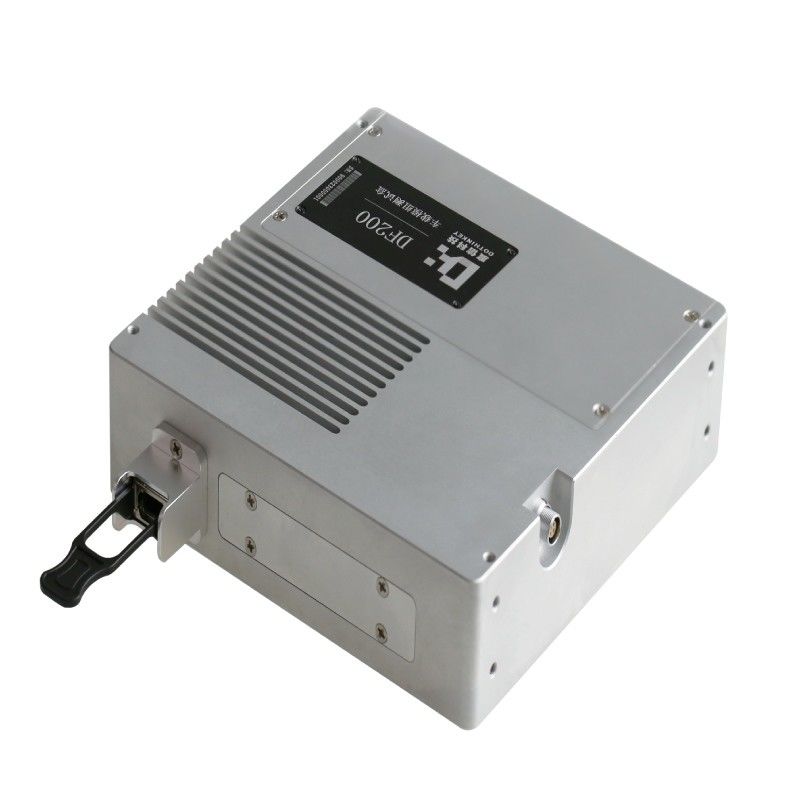

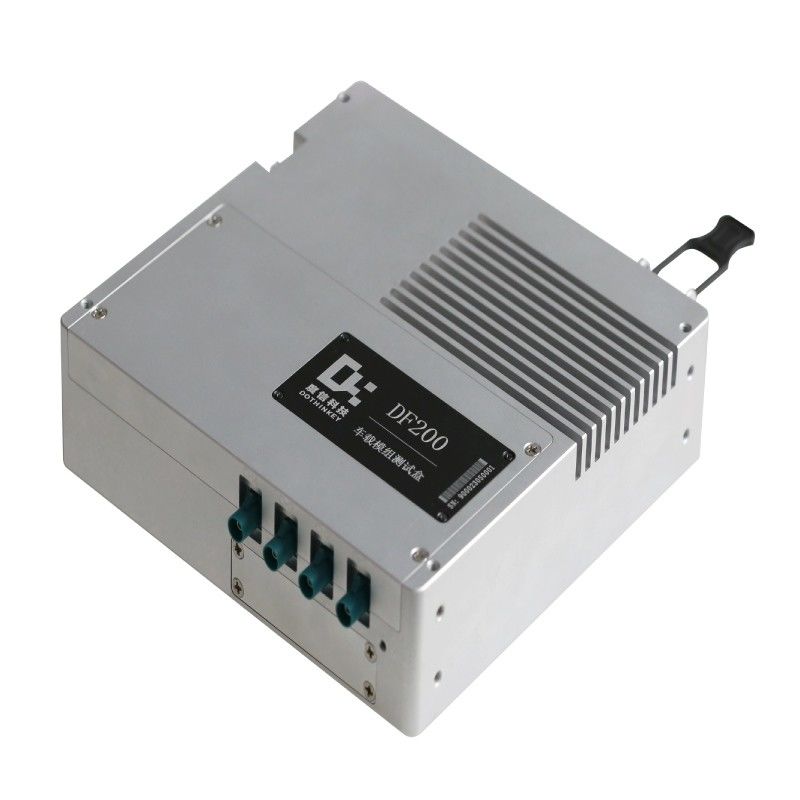

DF200 Dothinkey Bildrahmenfänger für die EMV-Prüfung von Automobilmodulen

DF200 Bildempfänger für Fahrzeugmodulprüfungen

1Flexible Auswahl der Kanäle 1-4;
2Einrichtung der Modulstromversorgung von 0,8 bis 18 V;
3. Aktuelle Überwachung, Bildrate/Fehlerbilddarstellung, Linkfehlerstatistik, Dekodierungsfehlerstatistik;
4. Erfassen und speichern Sie das gesamte Bild jedes Kanals, angetrieben von POC;
5- Flexibile Lösungen für die Entkopplung nach Bedarf (für MAXIM/TI serialisierte Fahrzeugmodule, kompatibel mit der überwiegenden Mehrheit der derzeit auf dem Markt erhältlichen Serialisierungsmodule)
6. Unterstützt 40G-Faseroptikkommunikation (mit einem bis vier Glasfaserkabeln, kompatibel mit 10G-Karten, und Bandbreite bestimmt durch die Anzahl der angeschlossenen 10G-Ports)
Entscheidung);
7. in der Lage, die EMV-Prüfung von Fahrzeugmodulen auf der Ebene der Fahrzeugspezifikation zu unterstützen (vorausgesetzt, dass das Fahrzeugmodul selbst die EMV-Prüfung der Fahrzeugspezifikation bestehen kann).

EMV-Prüfungsergebnisse für ein Automobilkameraprojekt

BCI: Überprüfung der Stufe 2

ESD: Direktentladung: 1Kontaktentladung: ±15KV; 2Luftentladung: ±25KV

Indirekte Entladung: Entladung der Kupplungsplatte: ±25KV

Übergangskopplungsunterbrechung: schneller Impuls: +100V/us, -150V/us

RE: Überprüfung der Klasse 5; Prüffrequenzkanal: 300MHz-2,5GHz
